（1）概述

CK8300（3＋1）可寻址智能广播系统是为满足学校广播的高保真多功能要求而设计，具有点对点寻址广播，任意分组广播，同时传输三套节目源，并满足教室直接扩音等功能，不仅可以作为学校的作息讯号、保健操和背景音乐的自动播放，还可应用于外语听力考试和训练、点对点播放教学节目等，是一款设计先进、功能强大、音质优美、性能可靠的校园广播系统。

（2）功能介绍

 1、软件的主要功能：
　　⑴ 全自动运行：早上第一个作息项播放前，自动打开电脑主机，晚上最后一个作息项播放完后，自动退出软件并关闭电脑；
　　⑵ 歌曲、音乐的自动播放：实现由音乐代替铃声，定时播放广播操、眼保操和校园背景音乐等；
　　⑶ 智能控制：在每一个作息项播放前后，软件根据设置自动管理智能控制器输出电源的开启/关闭、外部设备的播放/停止，自动控制广播箱的打开/关闭与频道的切换；
　　⑷ 一周可设置七套节目（每天可以不同），循环播放：每天可以播放几十条或上百条作息项，每一作息项的长度任意设定，从一秒到整曲，从一曲到几十曲，满足各种播放控制的需要；
　　⑸ 支持多种播放格式：支持MP3、MIDI、WAV等多种音乐文件格式，并可以对每一个音乐文件进行音量大小的设置；
　　⑹ 多种播放模式：按预置的作息表进行自动播放，手动广播，即时选曲播放等；
　　⑺ 多套作息表的编辑与保存，如春季作息表、秋季作息表等。并调用其中一个作为当前执行作息表；
　  2、系统的主要功能与特点：
　　⑴ 教室部分由于采用了三节目源可寻址广播箱，在同一时间里可同时传输三套广播节目，使各年级或专业拥有自已独立的频道；
　　⑵ 软件可对各教室广播箱进行自动寻址广播，实现对任意教室（班级）、任意年级或组的打开或关闭；
　　⑶ KR-2266UT广播箱操作方便，一箱多用，具有音乐铃声，学校广播，教室媒体扩音和无线话筒系统（选装），配套的遥控器可进行遥控选择播出频道，调节音量大小等操作；
　　⑷ 系统可选用远程遥控子系统，对正在播出的内容进行暂停/播放，停止/下一曲及音量增大/减小等操作，非常适合于学校在升旗仪式和广播操集合时使用；
　　⑸ 教室部分音频采用高保真方式传输，频响达到80HZ～18KHZ。





（3）设计思想

一、  教室内使用KR-2266UT高保真有源音箱，可外接音源进行扩音，比如电脑、笔记本等音源的扩音；

二、  教室音箱KR-2266UT可以通过专用遥控器选择收听主控室播出的任意节目（最多三套）；

三、  每个教室就是一个终端，在主控室可单独控制每个教室，也可将教室进行任意的编组控制，同时播放三套节目源供教室选择收听；

四、  教师使用”一师一麦”,在任意教室可以对频使用,互不干扰;

五、  施工使用一根8芯网线贯穿所有室内终端，简单方便；

六、  对室外的控制使用定压原理，进行分区设置。

七、  是公共广播、教学扩音、老师授课所用音箱三合一，避免重复投资。

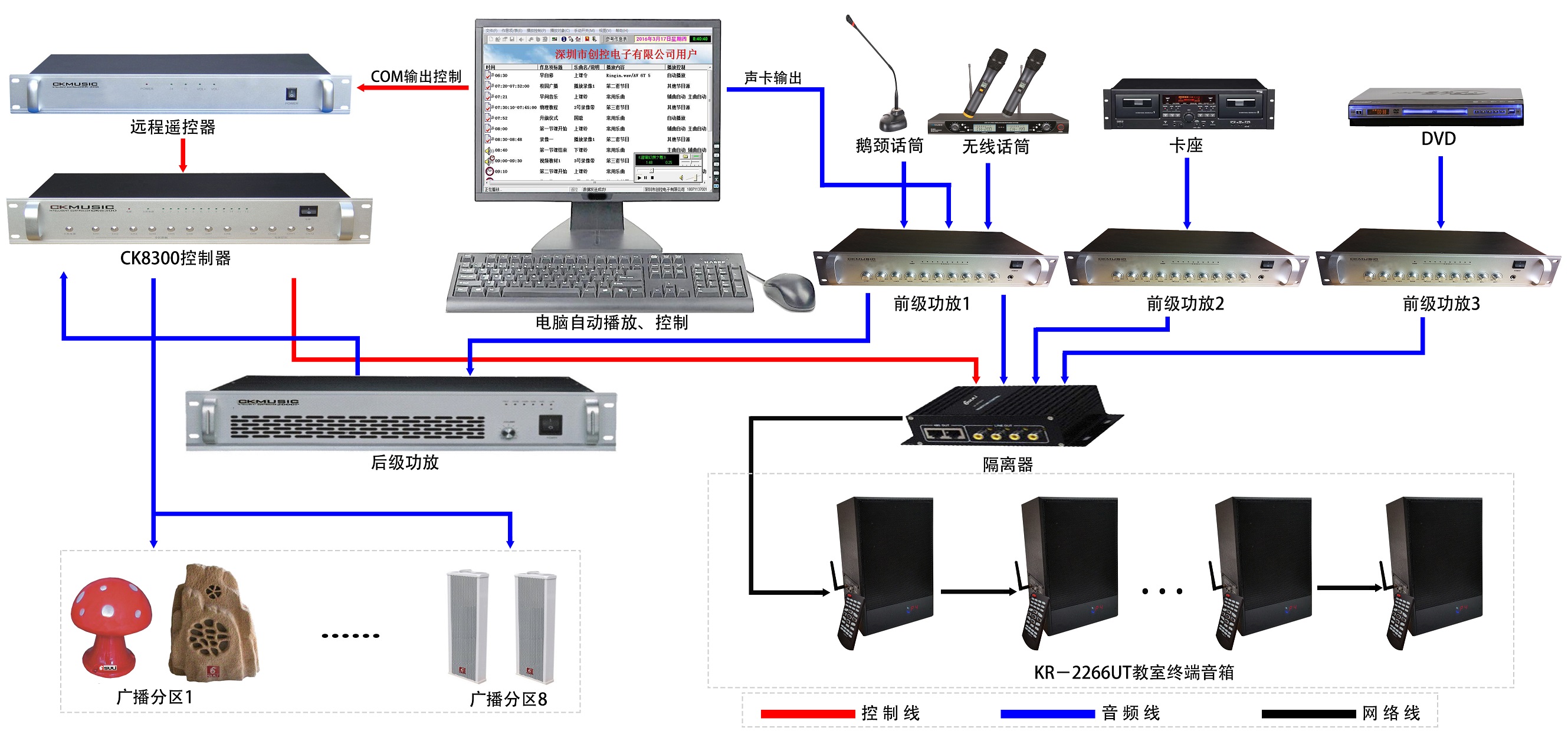

（4）系统组成







（5）系统设计执行标准：

依据及主要技术规范

GYJ25-86《厅堂扩声系统特性指标》；

GB4959-95《厅堂扩声特性测量方法》；

GBJ76-84《会议系统电及音频性能要求》；

GB/T14197-93《声系统设备互连用连接器的应用》；

GB/T14947-94《声系统设备互连的优选配接值》；

GB/T15644-95《视听系统设备互连用连接器的应用》；

GB/T15859-1995《视听、视频和电视系统中设备互连的优选配接值》；

GB12060-89《声系统设备一般术语解释和计算方法》；

GB3096-93《城市区域环境的噪声标准》

JGJ/T16-92《民用建筑电气设计规范》。

DBJ08-47-95《智能建筑设计标准》

SJ2467《通信设备汉语清晰度测试方法》

GB/T14476-93《客观评价厅堂语言可懂度的“RASTI”法》

GB50116-98《火灾自动报警系统设计规范》

（6）主要设备介绍：

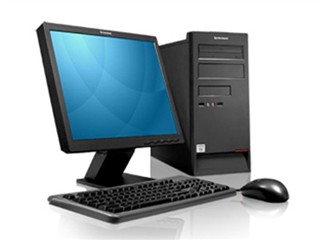

1、多媒体电脑（需可设置自动开机）：



CPU I5 2320/H61-S3主板/TC430 1G/4G内存/1TB硬盘/P4机箱+航嘉电源/飞利浦21.5显示器/创新声卡/HP 鼠标键盘套件

2、自动播放控制软件：

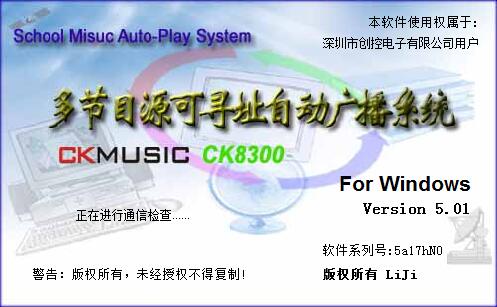

双击点开进入以下界面：

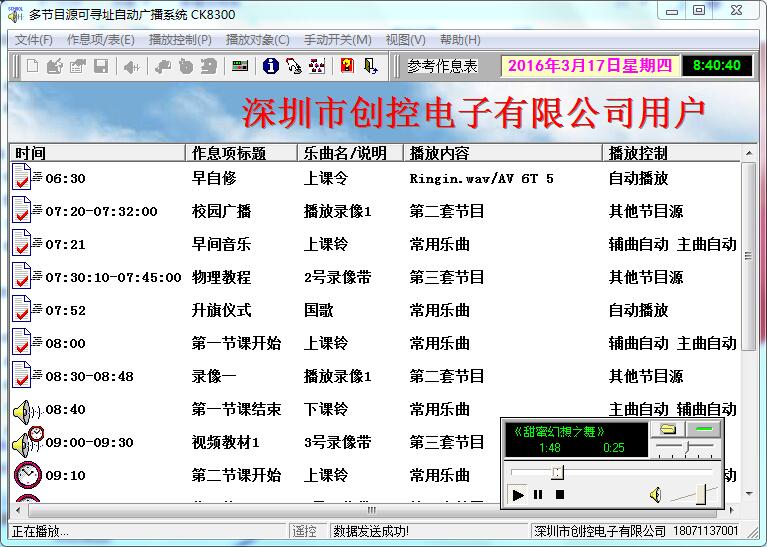

CK8300软件主界面：

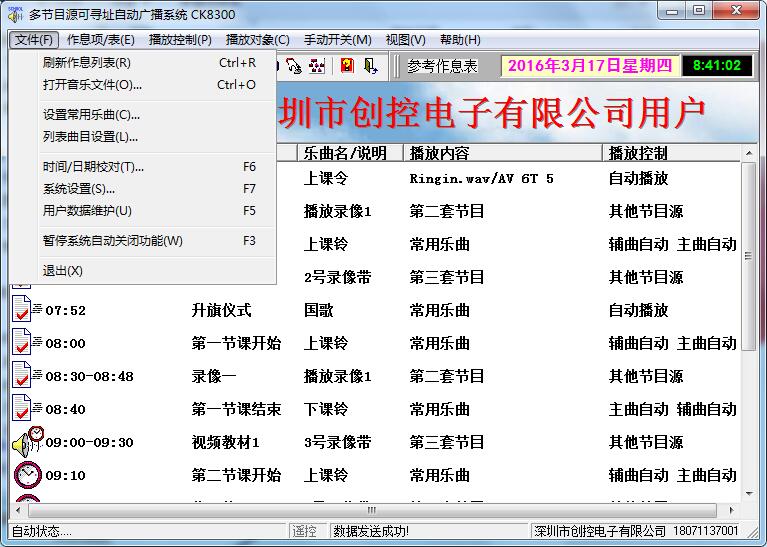

文件选项下拉框：（刷新、设置常用乐曲、列表曲目、系统设置、时间日期校对等功能）

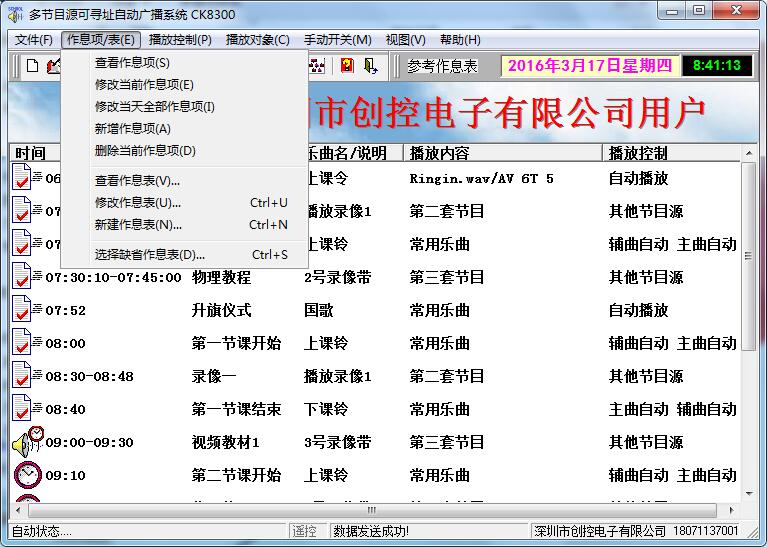

作息项/表下拉框：（查看、修改、新增、删除等操作）

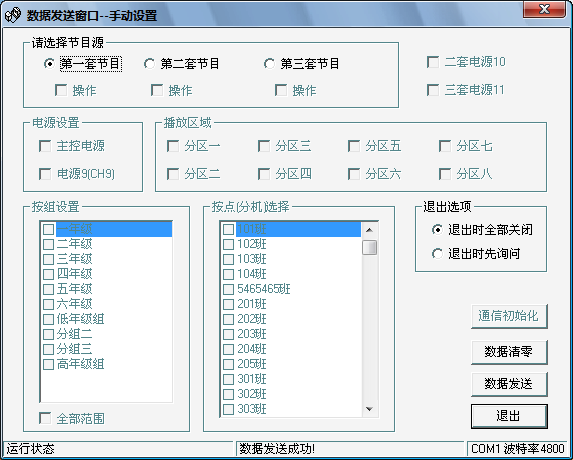

手动开关设置：（一共有3套播放节目源，可以自动选择，以班级为单位，可单独控制到每个点，也可任意编组）

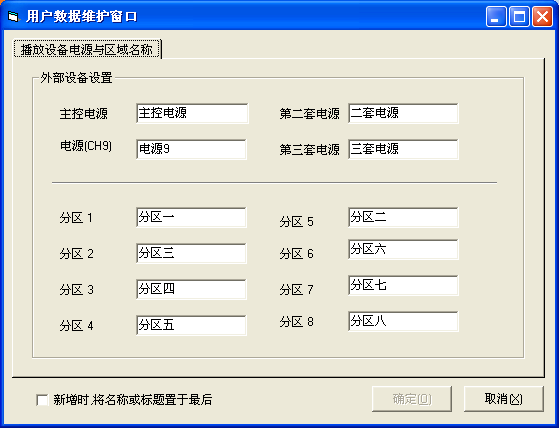

电源控制：（外设设备的电源控制，例如对卡座、DVD、无线麦克等电源的定时开关）

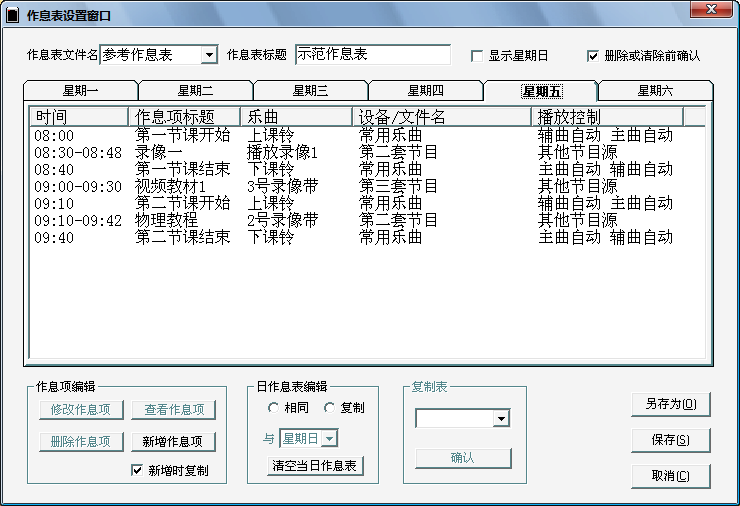

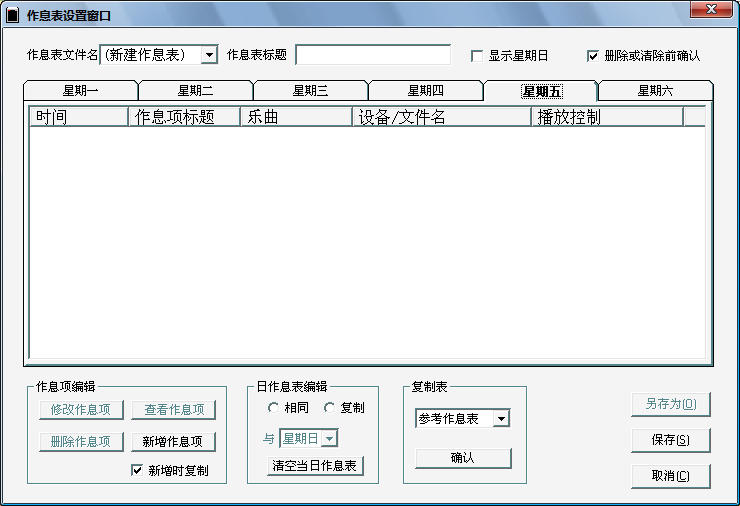

点击作息表下拉框进入修改作息表，作息表设置窗口：（修改、新增等操作）

作息表设置窗口，新建作息表：

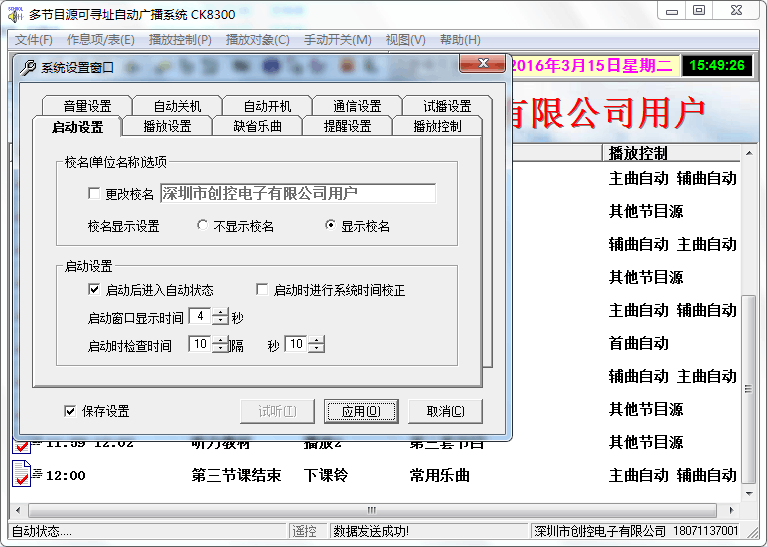

系统设置窗口：（音量、自动开关机、试播、启动、播放等相关设置）

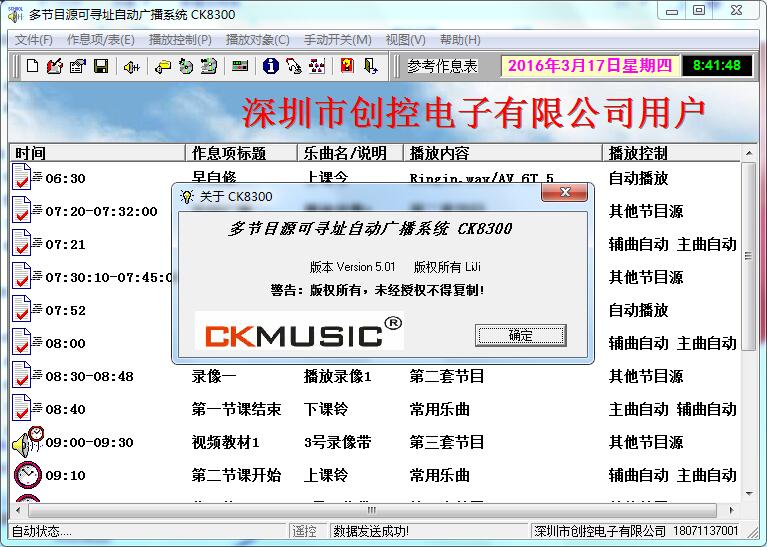

系统帮助窗口：（使用说明、售后链接、版权所有等）





3、智能广播控制器：

220V控制电源：六路，每路≤6A，总负载：≤16A，分区控制：输入3路，输出8路；串行输入输出端口各1个；具有计算机自动控制和面板按钮控制两用。尺寸：480×280×100



4、遥控系统：



与智能广播音乐自动播放软件配合使用，可以远距离控制乐曲的播放进程；控制功能 有：乐曲播放/暂停 ,停止/下一曲，电源打开/关闭；控制距离：空旷地>450米，有障碍时>150米。

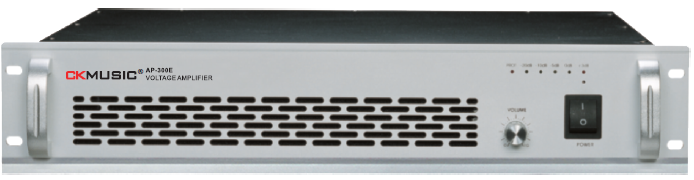

5、定压功放：

平衡线路输入/输出；智能短路过热保护；非平衡线路输入/输出；输出短路保护及告警；RCA插口和卡侬插口供方便地环接。 灵敏度：1V，信噪比：85dB,频响：60-17KHz，失真率：﹥0.3%，输出电压：70-100V，输出阻抗：2-16 OHM，

 6、前置放大器：

输入通道:三路线路输入5路话筒输入1路紧急输入 输出通道:四路主输出（缓冲输出） 供电功率:AC220V1A 尺 　寸:482mm(W)×88mm(H)×250mm(D) 标准2U机箱 重 　量:5Kg

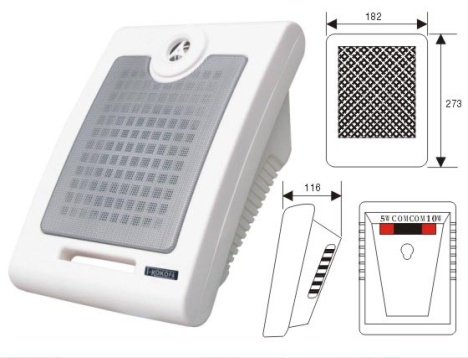

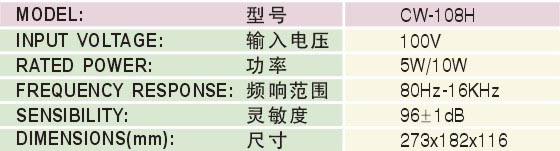

7、室内壁挂音箱：

吸顶音响





1、室内豪华型音型这款音箱适合播放音乐及语音，具有卓越的频率响应和高效率性能。对人声、音乐都有还原真实的放大特性。采用70-100V变压器输入。              2、安装方式:壁挂式 3、接线方法: COM  70V  100V 4、木制外壳，适用于室内环境

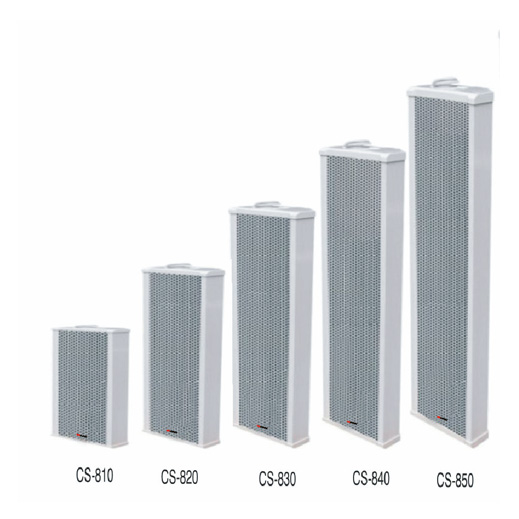

采用的室外声柱，全频带喇叭，声音清晰明亮； 钢板制造，坚固耐用； 外形美观，安装方便； 适合户外全天侯使用，如操场、游泳池、花园、市集 注：阻抗越大，功率越小

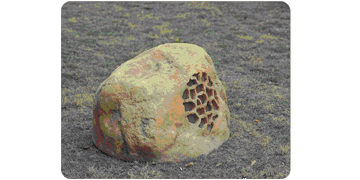

8、草坪音响





产品型号	BP-770
定压输入（v）	70/100
额定功率（W）	5/10
灵敏度（dB）	88±3
频率响应 （Hz）	120~16K
包装尺寸（mm）	430 ×200×690
重量  (kg)	4.0±0.4
内置喇叭	4＂全音

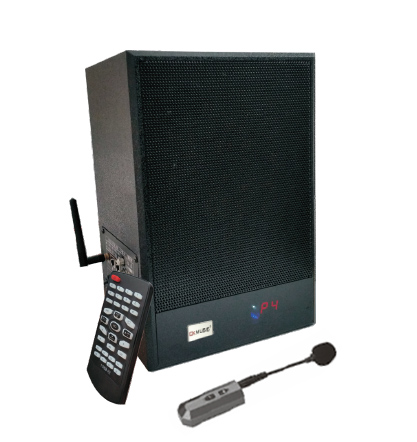

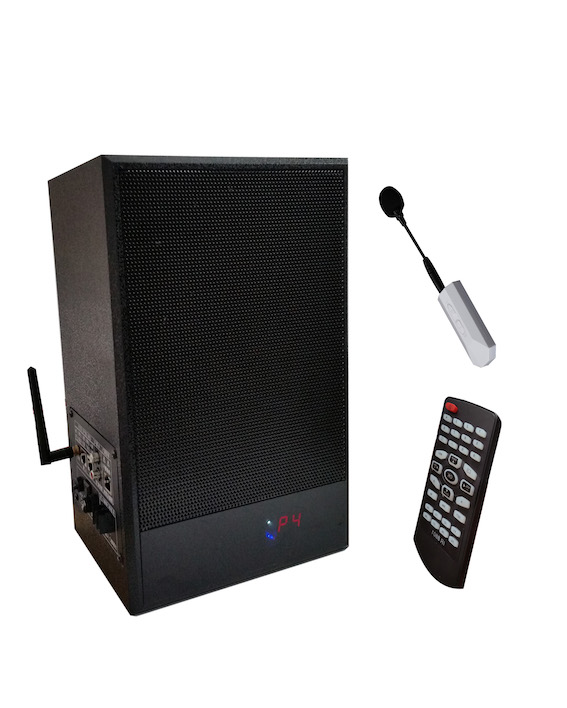

9、KR-2266UT   2.4G可寻址音响（三频道）：    扬声器类型：5.5寸全频中低音×1  3寸高音  ×1 音    量：遥控实现箱体主音量调节,麦克风音量调节,混响音量调节。 输入端子：一路外接音源(DVD，MP3，电脑，手机)输入，两路RJ45网口输入(主控系统三路音频输入输出及可寻址控制),一路6.35接口话筒输入，可扩展无线话筒或者有线鹅颈话筒 广播模式:支持主控广播1-3频道,支持广播优先级功能，实现多线路冗余,主控有广播信号发出时,自动跳转广播频道,广播结束若2.4G有扩音要求则自动恢复扩音； 自动电源:无2.4G扩音要求时自动关闭功放,杜绝任何杂音和干扰；对频后自动打开音响并切换到扩音频道； 可寻址模式:支持广播主控室对各个教室实行点对点或者编组广播；支持主控室远端控制音箱是/否进入扩音模式； 设置模式：通过电脑以及遥控器直接修改、查询音箱地址码，省略线路连接写码的繁琐；也可以通过电脑对音响参数进行微调； 数字显示：两位数码管+4个LED，直观指示音箱工作状态，对使用频道、音量大小、地址码状态、音效调节效果进行显示；尺寸：52mm*35mm 遥控选择:班级遥控器用于切换频道、开关电源、调整音量、恢复统一等功能；管理专用遥控器增加功能设置按键； 接线方式:采用并联网口一线通连接方式,省去交换机复杂分配方式，方便检修,布线简便；⑸、配置遥控器一个，可遥控切换选台和调节音量大小；尺寸：350×220×180

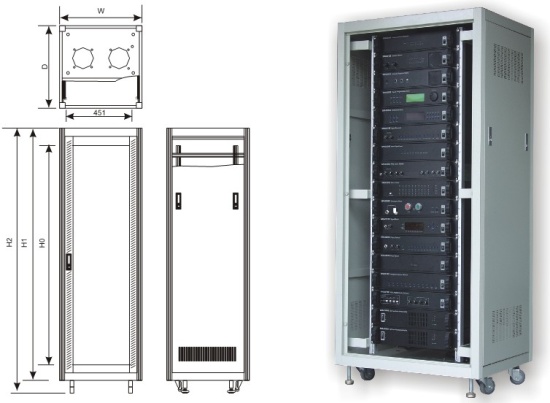

 10、0.6-1.6米豪华型装配机柜：

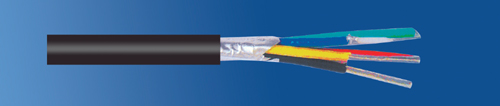

11、专用双芯护套线
